Bạn sẽ tạo visualization:
CHọn table
Chúng ta có 4 metrics sau:
# HELP rabbitmq_running number of running nodes
# TYPE rabbitmq_running gauge
rabbitmq_running{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-12-72.us-west-2.compute.internal",self="1"} 1
rabbitmq_running{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-23-245.us-west-2.compute.internal",self="0"} 1
rabbitmq_running{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-6-60.us-west-2.compute.internal",self="0"} 1
# HELP rabbitmq_node_mem_used Memory used in bytes
# TYPE rabbitmq_node_mem_used gauge
rabbitmq_node_mem_used{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-12-72.us-west-2.compute.internal",self="1"} 2.15154688e+08
rabbitmq_node_mem_used{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-23-245.us-west-2.compute.internal",self="0"} 1.94859008e+08
rabbitmq_node_mem_used{cluster="integration-mdcl-nim",node="rabbit@ip-10-0-6-60.us-west-2.compute.internal",self="0"} 2.00257536e+08

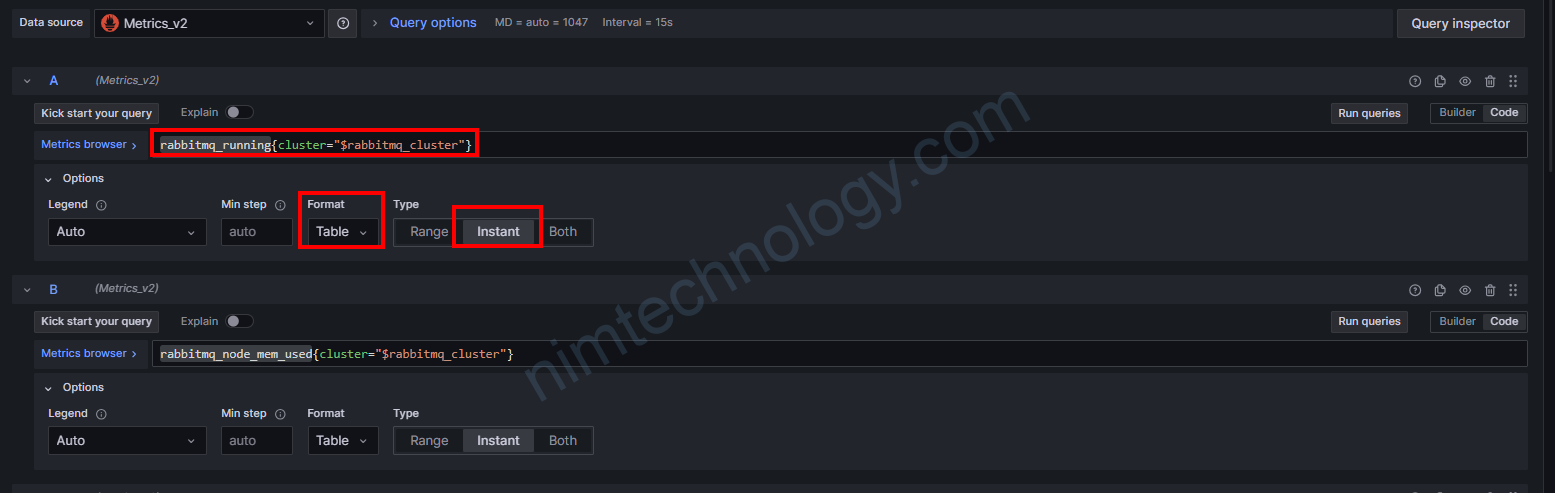

Bạn cần điền thêm metrics và chọn Format: Table, Type: Instant
và add các metrics khác tương tự,

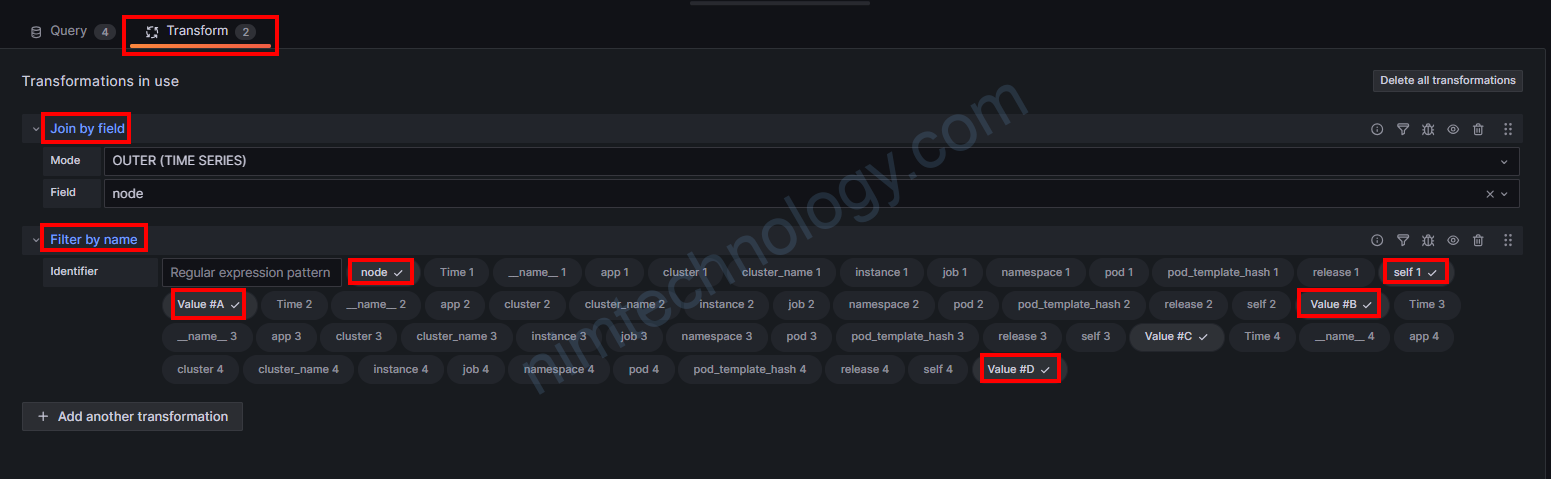

Bạn chuyển qua tab Transform.
Chúng ta cần combine metrics lại như sau:
Metrics 1: thì lấy label node, self1, value will be Value #A
Metrics 2: thì lấy value will be Value #B
Lúc này bạn sẽ cần re-title của các column Value #A, Value #B
Chúng ta sẽ vào tab overwrites
Bạn muốn change Value #B thành memory used
chọn thêm bytes trong unit
Nếu bạn muốn lên màu cho ô thì dùng threshold
base thì sẽ là màu đỏ và nếu value là số 1 thì sẽ là màu xanh
