[istio] Discover route inside istio

Contents

1) Overview
2) Discovery
- 2.1) Remote cluster
- 2.2) Primary cluster
3) The dangerous problem.
- 3.1) Service headless
- 3.2) Service ClusterIP
End) Materials reference

1) Overview

Ở đây mình xin trình bày về route trong mô hình mutil Cluster istio Primary Remote.

Nếu bạn thắc mắc mô hình cài sau thì mình có hướng dẫn chi tiết rồi nhé:

[Istio-Multi Cluster] Tutorial is very detailed to install Primary-Remote on different networks

Chúng ta cần tool của istio ở link này ha: Prepare essential tool.

istioctl --context <cluster-config> pc l <pod-name>.<namespace> --port <filter-port>

Mình muốn coi là con istiod nó có route như thế nào:

./istioctl --context k0s-cluster2 pc l istio-eastwestgateway-869c45b46d-c6ztl.istio-system

2) Discovery

2.1) Remote cluster

Trên remote cluster (k0s-cluster2) mình cài 1 keydb theo helm

https://enapter.github.io/charts/

Mình có lưu ý là workload keydb ko được inject istio nhé anh em

Mính show cho bạn biết là nó tạo ra 2 serivce 1 cái là headless nhé
Cái mà target ko có IP ấy.

Giờ mình show route của 1 workload nằm trong cluster 2 xem có j thú vị.

Bạn thấy là nó tạo ra 3 route dành cho service headless.

Bạn để ý mỗi route thì đều có 1 route tcp và 1 route http
và ở bài về test các feature mình có nhắc vụ bạn nên gắn refix name cho port trong service để istio detect đây traffic tcp hày http he. Đây link đây 1.4 Test với Service GRPC (update thu 30 Sep 2021)

Giờ mình show route của con istio-ingressgateway có biết route này ko nhé:

./istioctl --context k0s-cluster2 pc l istio-eastwestgateway-865f9bb7cb-hw2fp.istio-system | grep keydb

Khi mình grep keydb

Suy ra khi 1 service được tạo ra thì istio sẽ discover and announce cho tất cả các istio-proxy he.

2.2) Primary cluster

Uhm keydb ở remote cluster thì nằm ở namespace default.

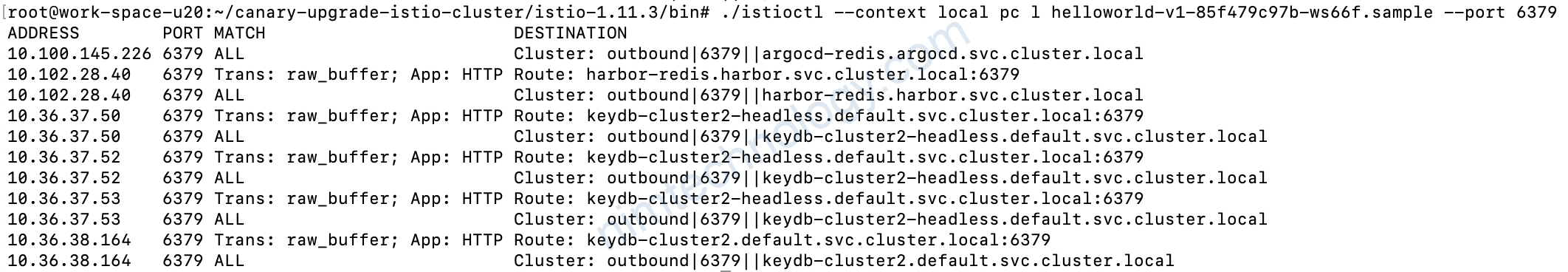

Vậy giờ mình thử show trên cluster primary -> 1 vài workload ở namespace default, xem có workload có route của keydb trên cluster 2 không nhé.

OK! workload thuộc **ns: default cluster: primary** thấy được route của **service thuộc ns default, cluster remote**

OK! workload thuộc **ns: sample cluster: primary** thấy được route của **service thuộc ns default, cluster remote**

OK! workload thuộc **istio-ingressgateway cluster: primary** thấy được route của **service thuộc ns default, cluster remote**

Mình cũng chứng mình cho bạn thấy là mình tạo service nào liên quan đến keydb trên cluster 1

3) The dangerous problem.

3.1) Service headless

Có vấn đề khá là nguy hiểm. các bạn thấy đó là trên cluster primary ko hề có svc của keydb nhưng các workload được inject istio vần có route của keydb he.

Giờ giờ bạn tạo svc gần như svc bên cluster remote rồi apply cho cluster primary thì sẽ như thế nào
Mình hơi hười nên mình sẽ lấy service headless của cluster remote ra thì nghiệm he.

Mình có serivce headless bên cluster 2 ntn:

apiVersion: v1
kind: Service
metadata:
  annotations:
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"app.kubernetes.io/instance":"keydb-cluster2","app.kubernetes.io/managed-by":"Helm","app.kubernetes.io/name":"keydb","app.kubernetes.io/version":"6.2.0","helm.sh/chart":"keydb-0.27.1"},"name":"keydb-cluster2-headless","namespace":"default"},"spec":{"clusterIP":"None","ports":[{"name":"server","port":6379,"protocol":"TCP","targetPort":"keydb"}],"selector":{"app.kubernetes.io/instance":"keydb-cluster2","app.kubernetes.io/name":"keydb"},"type":"ClusterIP"}}
  creationTimestamp: "2021-11-20T17:36:24Z"
  labels:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: keydb
    app.kubernetes.io/version: 6.2.0
    helm.sh/chart: keydb-0.27.1
  managedFields:
  - apiVersion: v1
    fieldsType: FieldsV1
    fieldsV1:
      f:metadata:
        f:annotations:
          .: {}
          f:kubectl.kubernetes.io/last-applied-configuration: {}
        f:labels:
          .: {}
          f:app.kubernetes.io/instance: {}
          f:app.kubernetes.io/managed-by: {}
          f:app.kubernetes.io/name: {}
          f:app.kubernetes.io/version: {}
          f:helm.sh/chart: {}
      f:spec:
        f:clusterIP: {}
        f:ports:
          .: {}
          k:{"port":6379,"protocol":"TCP"}:
            .: {}
            f:name: {}
            f:port: {}
            f:protocol: {}
            f:targetPort: {}
        f:selector:
          .: {}
          f:app.kubernetes.io/instance: {}
          f:app.kubernetes.io/name: {}
        f:sessionAffinity: {}
        f:type: {}
    manager: argocd-application-controller
    operation: Update
    time: "2021-11-20T17:36:24Z"
  name: keydb-cluster2-headless
  namespace: default
  resourceVersion: "1029960"
  uid: fd05f53f-43c5-460f-a81a-409f689a4b56
spec:
  clusterIP: None
  clusterIPs:
  - None
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: server
    port: 6379
    protocol: TCP
    targetPort: keydb
  selector:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/name: keydb
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}

Rồi bỏ đi các phần thừa và được file manifest svc như sau:
Nhìn file bên dưới khi tạo nó sẽ ra type: ClusterIP

apiVersion: v1
kind: Service
metadata:
  name: keydb-cluster2-headless
  labels:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: keydb
    app.kubernetes.io/version: 6.2.0
    helm.sh/chart: keydb-0.27.1
  namespace: default
spec:
  selector:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/name: keydb
  ports:
    - name: server
      port: 6379
      protocol: TCP
      targetPort: keydb
  sessionAffinity: None
  type: ClusterIP

Giờ mình apply file trên vào primary cluster.

Giờ chạy về remote cluster show route phát

./istioctl --context k0s-cluster2 pc l sleep-66f47b6f5d-ztnzz.sample --port 6379

Đây chúng ta thấy điều khá mỏi

0.0.0.0 bạn có thể hiểu là nó như là default route vậy đó.
Nó sảy ra vấn đề:
workload muốn kết nối với redis với ip là x.x.x.x:6379 hay là redis.hihi:6379
Và workload đó đã inject istio thì khi nó nhìn route trên nó sẽ vẫn truyền về cho Cluster: outbound|6379||keydb-cluster2-headless.default.svc.cluster.local

Nên là khi đó bạn check ping pong redis vẫn thấy có tín hiệu nhưng đó ko phải là con redis của bạn

[redis-cli] a few Redis commands are useful.

Mình có note 1 vài command để đỡ quên.

Vậy alo nếu service headless thì sao.

apiVersion: v1
kind: Service
metadata:
  name: keydb-cluster2-headless
  labels:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: keydb
    app.kubernetes.io/version: 6.2.0
    helm.sh/chart: keydb-0.27.1
  namespace: default
spec:
  clusterIP: None
  selector:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/name: keydb
  ports:
    - name: server
      port: 6379
      protocol: TCP
      targetPort: keydb
  sessionAffinity: None
  type: ClusterIP

Ok vậy ko vấn đề gì he.
nếu bên kia là headless và bên đây cũng là headless he.

Nói chung là test thì có nhiều case lắm.
nếu có thời gian mình sẽ test thêm.

3.2) Service ClusterIP

Nay đang tiện thì lab luôn.

Mình có 1 service với type là clusterip đang ở cluster remote.

./istioctl --context k0s-cluster2 pc l sleep-66f47b6f5d-ztnzz.sample --port 6379 | grep keydb-cluster2.default
10.36.38.164 6379 Trans: raw_buffer; App: HTTP Route: keydb-cluster2.default.svc.cluster.local:6379
10.36.38.164 6379 ALL                          Cluster: outbound|6379||keydb-cluster2.default.svc.cluster.local

Bạn có thể thấy IP đúng như service.

apiVersion: v1
kind: Service
metadata:
  annotations:
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"app.kubernetes.io/instance":"keydb-cluster2","app.kubernetes.io/managed-by":"Helm","app.kubernetes.io/name":"keydb","app.kubernetes.io/version":"6.2.0","helm.sh/chart":"keydb-0.27.1"},"name":"keydb-cluster2","namespace":"default"},"spec":{"ports":[{"name":"server","port":6379,"protocol":"TCP","targetPort":"keydb"},{"name":"redis-exporter","port":9121,"protocol":"TCP","targetPort":"redis-exporter"}],"selector":{"app.kubernetes.io/instance":"keydb-cluster2","app.kubernetes.io/name":"keydb"},"sessionAffinity":"ClientIP","type":"ClusterIP"}}
  creationTimestamp: "2021-11-20T17:36:24Z"
  labels:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: keydb
    app.kubernetes.io/version: 6.2.0
    helm.sh/chart: keydb-0.27.1
  managedFields:
  - apiVersion: v1
    fieldsType: FieldsV1
    fieldsV1:
      f:metadata:
        f:annotations:
          .: {}
          f:kubectl.kubernetes.io/last-applied-configuration: {}
        f:labels:
          .: {}
          f:app.kubernetes.io/instance: {}
          f:app.kubernetes.io/managed-by: {}
          f:app.kubernetes.io/name: {}
          f:app.kubernetes.io/version: {}
          f:helm.sh/chart: {}
      f:spec:
        f:ports:
          .: {}
          k:{"port":6379,"protocol":"TCP"}:
            .: {}
            f:name: {}
            f:port: {}
            f:protocol: {}
            f:targetPort: {}
          k:{"port":9121,"protocol":"TCP"}:
            .: {}
            f:name: {}
            f:port: {}
            f:protocol: {}
            f:targetPort: {}
        f:selector:
          .: {}
          f:app.kubernetes.io/instance: {}
          f:app.kubernetes.io/name: {}
        f:sessionAffinity: {}
        f:sessionAffinityConfig:
          .: {}
          f:clientIP:
            .: {}
            f:timeoutSeconds: {}
        f:type: {}
    manager: argocd-application-controller
    operation: Update
    time: "2021-11-20T17:36:24Z"
  name: keydb-cluster2
  namespace: default
  resourceVersion: "1029962"
  uid: eceaddd1-787a-4361-a00b-08598bd6ac45
spec:
  clusterIP: 10.36.38.164
  clusterIPs:
  - 10.36.38.164
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: server
    port: 6379
    protocol: TCP
    targetPort: keydb
  - name: redis-exporter
    port: 9121
    protocol: TCP
    targetPort: redis-exporter
  selector:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/name: keydb
  sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 10800
  type: ClusterIP
status:
  loadBalancer: {}

giờ mình thu gọn manifest lại như sau:

apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: keydb
    app.kubernetes.io/version: 6.2.0
    helm.sh/chart: keydb-0.27.1
  name: keydb-cluster2
  namespace: default
spec:
  ports:
  - name: server
    port: 6379
    protocol: TCP
    targetPort: keydb
  - name: redis-exporter
    port: 9121
    protocol: TCP
    targetPort: redis-exporter
  selector:
    app.kubernetes.io/instance: keydb-cluster2
    app.kubernetes.io/name: keydb
  sessionAffinity: ClientIP
  type: ClusterIP

Khi chưa apply thì mình sẽ check route bên primary cluster thử nhé

./istioctl --context local pc l busybox-deployment-5f5bc59d9f-tzz2z.default --port 6379 | grep keydb-cluster2.default
10.36.38.164   6379 Trans: raw_buffer; App: HTTP Route: keydb-cluster2.default.svc.cluster.local:6379
10.36.38.164   6379 ALL                          Cluster: outbound|6379||keydb-cluster2.default.svc.cluster.local

CHúng ta thấy là workload đã injected istio bên primary cluster, vẫn biết chính sác route bên remote cluster

Và mình apply bên cluster primary.

Giờ mình kiểm tra route

./istioctl --context local pc l busybox-deployment-5f5bc59d9f-tzz2z.default --port 6379 | grep keydb-cluster2.default
10.98.166.59   6379 Trans: raw_buffer; App: HTTP Route: keydb-cluster2.default.svc.cluster.local:6379
10.98.166.59   6379 ALL                          Cluster: outbound|6379||keydb-cluster2.default.svc.cluster.local

OK giờ route đã có sự thay đổi và thông tin ko còn là ở cluster remote nữa.
giờ nó lấy thông tin service keydb-cluster2.default trên primary cluster
